Spezifikation und Features

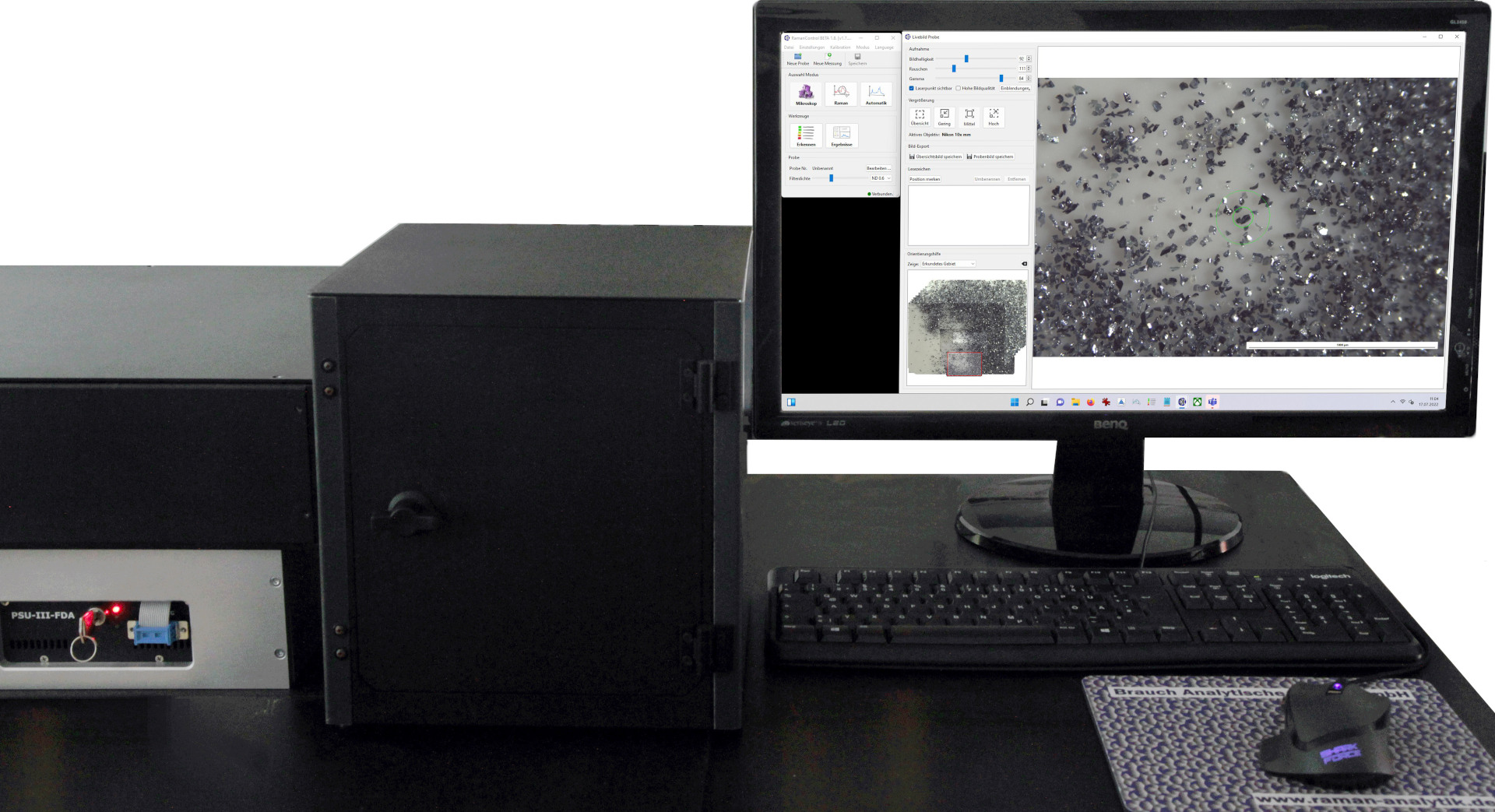

Das Raman-Spektrometer ist serienmäßig ausgestattet mit einem hochauflösenden Spektrometer, einem Single-Mode-Laser mit 532 nm Wellenlänge, einer gekühlten Detektorkamera und einer Bildgebungsfunktion.

• Laser: wählbar, Single-mode bei 532 nm (50 mW) oder 785 nm (100 mW)
• Spektrometer: Gitterspektrometer, Wellenzahlbereich 100 cm^-1 bis 4000 cm^-1 mit 3 cm^-1 FWHM
• Digitale Mikroskop-Funktion: hochauflösende Farbkamera, bis zu 4 wählbare Vergrößerungen
• Bewegen der Probe per Software durch motorisierten 3-Achsen-Probentisch (Option)
• Laserleistung einstellbar durch Wahl verschiedener Graufilter
• Gekühlte Detektorkamera (bis 30 Grad unter Umgebungstemperatur)
• Laserklasse 3, oder auf Wunsch Laserklasse 1 (mit Schutz-Umhausung, Option)
• Remote-Steuerung (Option)

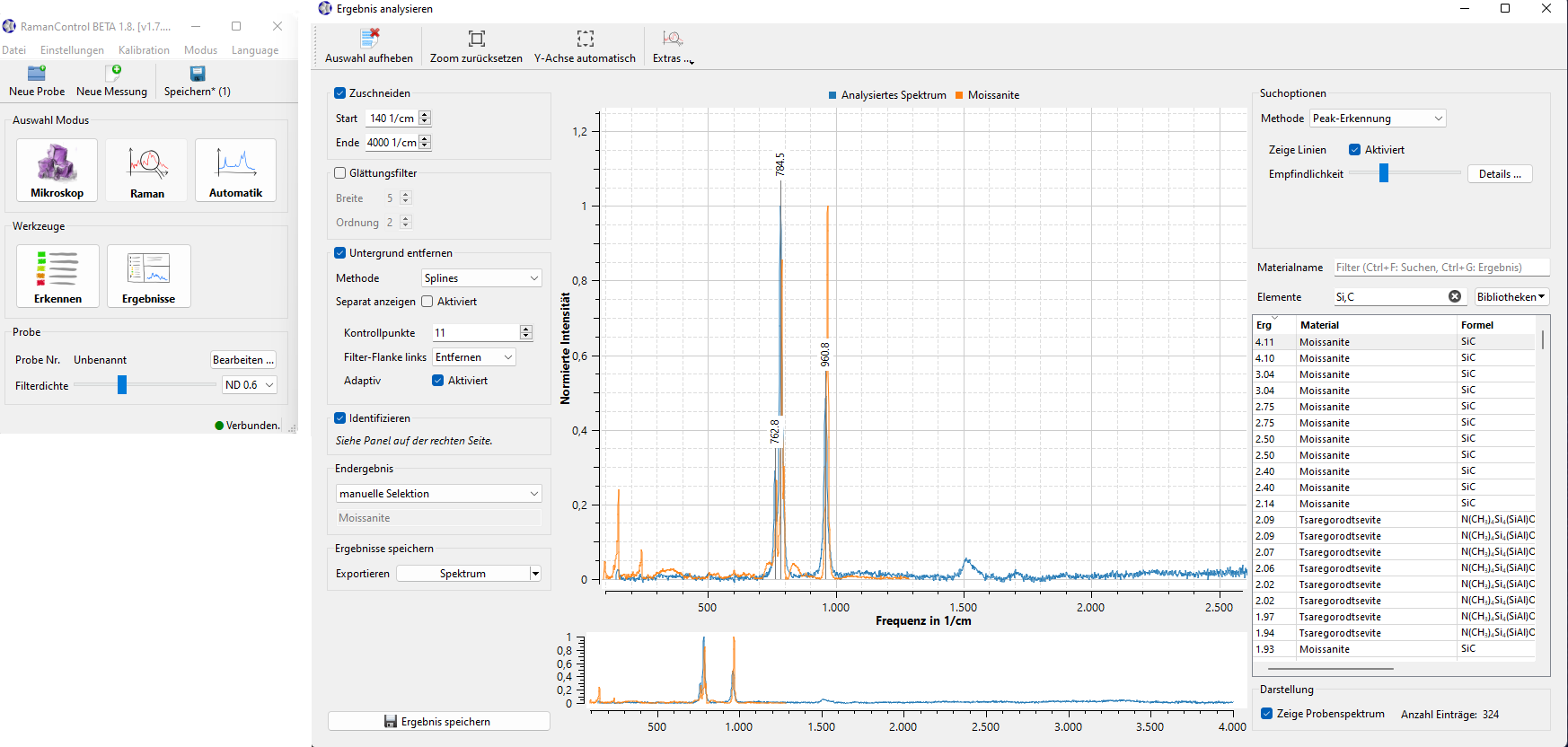

Betriebssoftware

Die eigens für das Gerät entwickelte Betriebssoftware ermöglicht eine komfortable und einfache Bedienung des Geräts sowie eine detaillierte Organisation der aufgenommenen Messdaten.

Die Software enthält das unter Analyse-Software näher beschriebene Software-Analysemodul. Weiter zu nennende Funktionen sind unter anderem:

• Aufnahme von 2D Raman-Bildern (Option)
• Automatische Kalibration des Spektrometers anhand der eingebauten Argon-Referenzlichtquelle
• Export aufgenommener Daten (insb. Rohdaten der Spektren, prozessierte Spektren, Bild der Probe, Analyseergebnis und vom Benutzer wählbare Metadaten wie Probenbezeichnung, Eigentümer, Datum, Ort)
• Automatisches Erstellen eines Kurzberichts zu einer Analyse im PDF-Format (Beispiel)
• Durchsuchen und Betrachten früher aufgenommener Messdaten

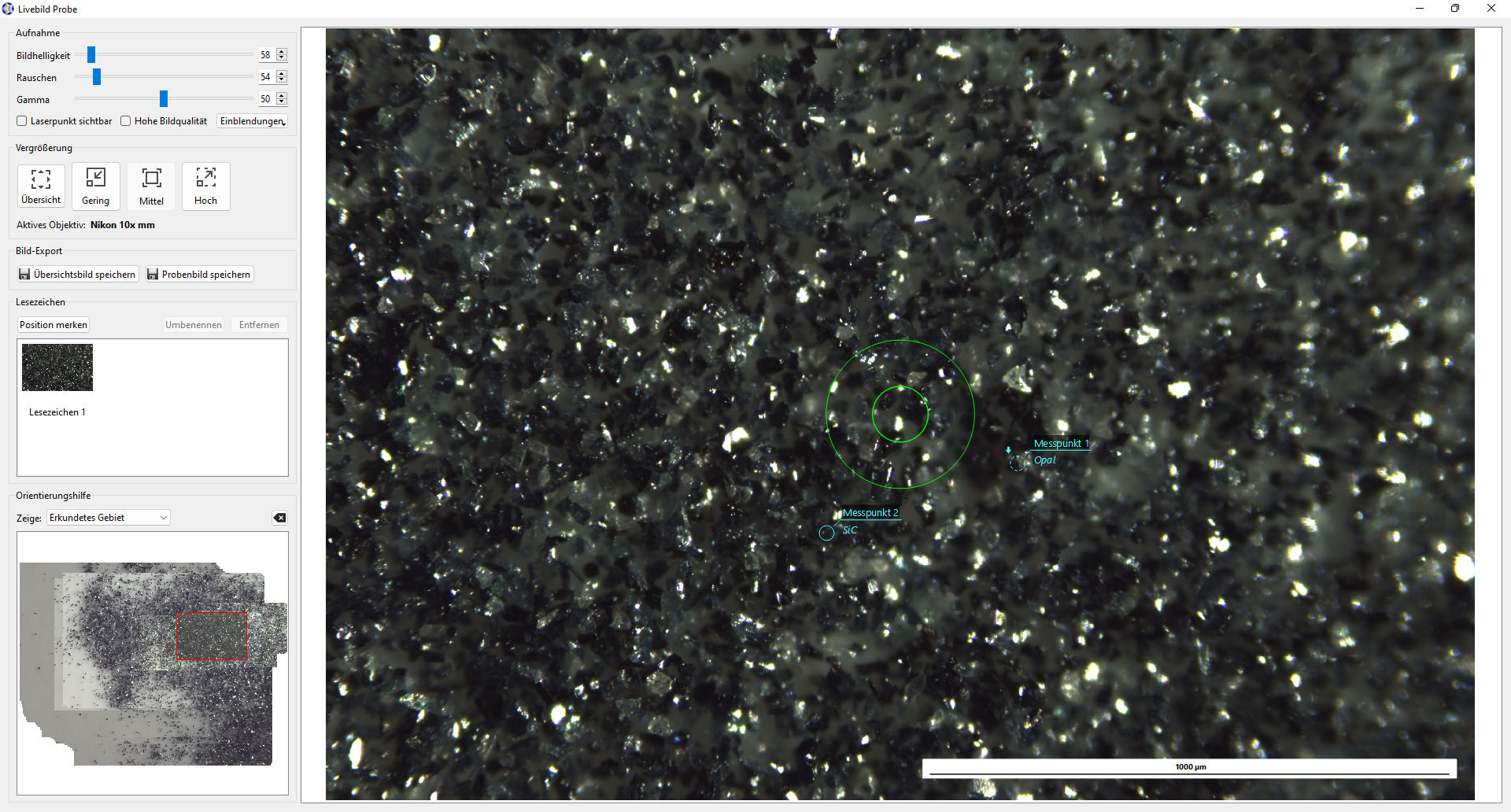

Bildgebungsfunktion

Neben der Aufnahme von Raman-Spektren liefert das Gerät auch ein hochauflösendes Farbbild der vermessenen Position auf der Probe.

Dies ist zur Auswahl der Messstelle und zum Fokussieren sehr nützlich, hilft aber auch der besseren Archivierbarkeit der aufgenommenen Daten.

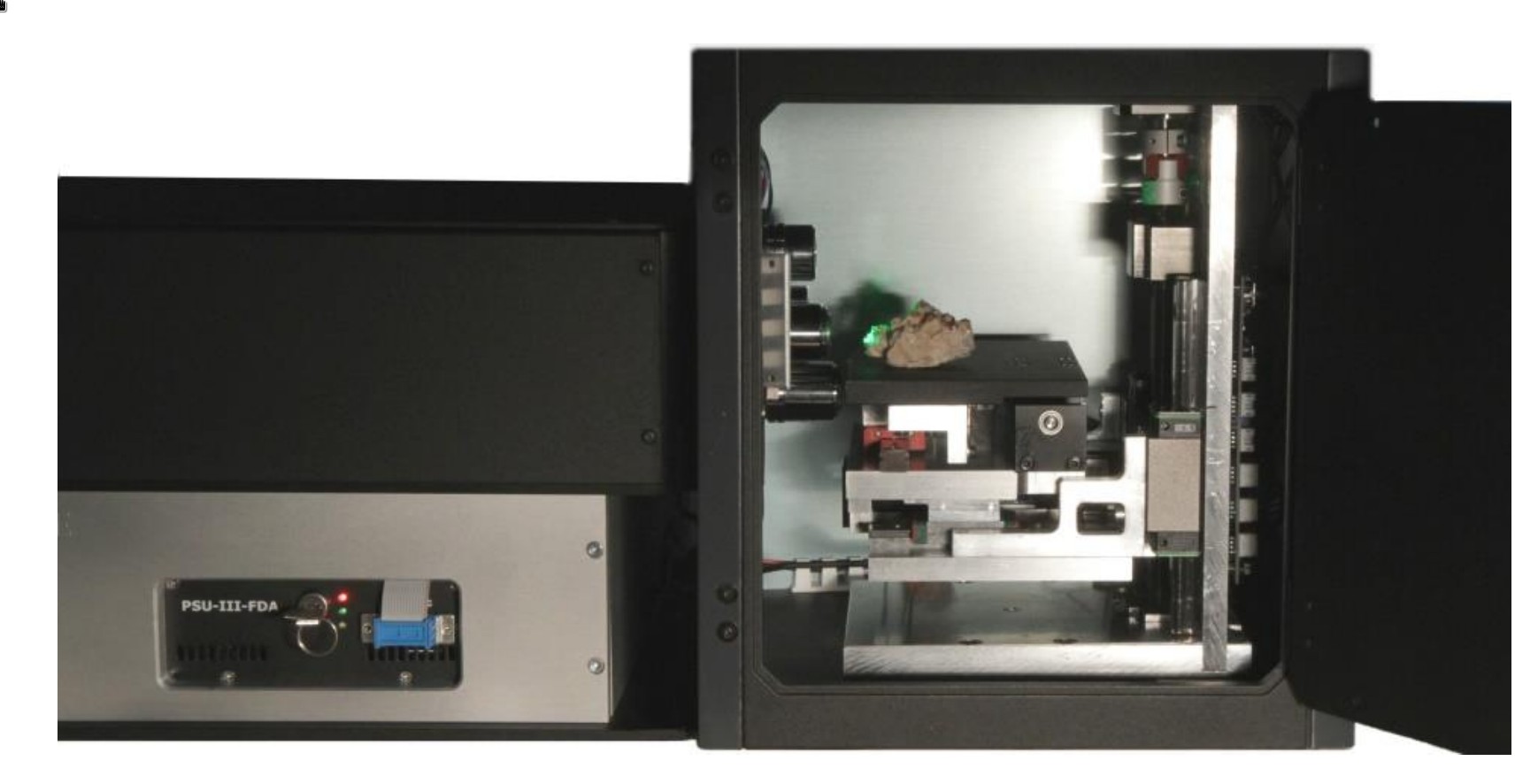

Motorisierter 3-Achsen-Probentisch

Über den motorisierten 3-Achsen-Probentisch (Option) kann die Probe bequem am Computer auf wenige Mikrometer genau positioniert werden.

Außerdem können mit diesem Modul Raman-Bilder aufgenommen werden, die durch Abrastern der Probe und wiederholtes Messen entstehen.

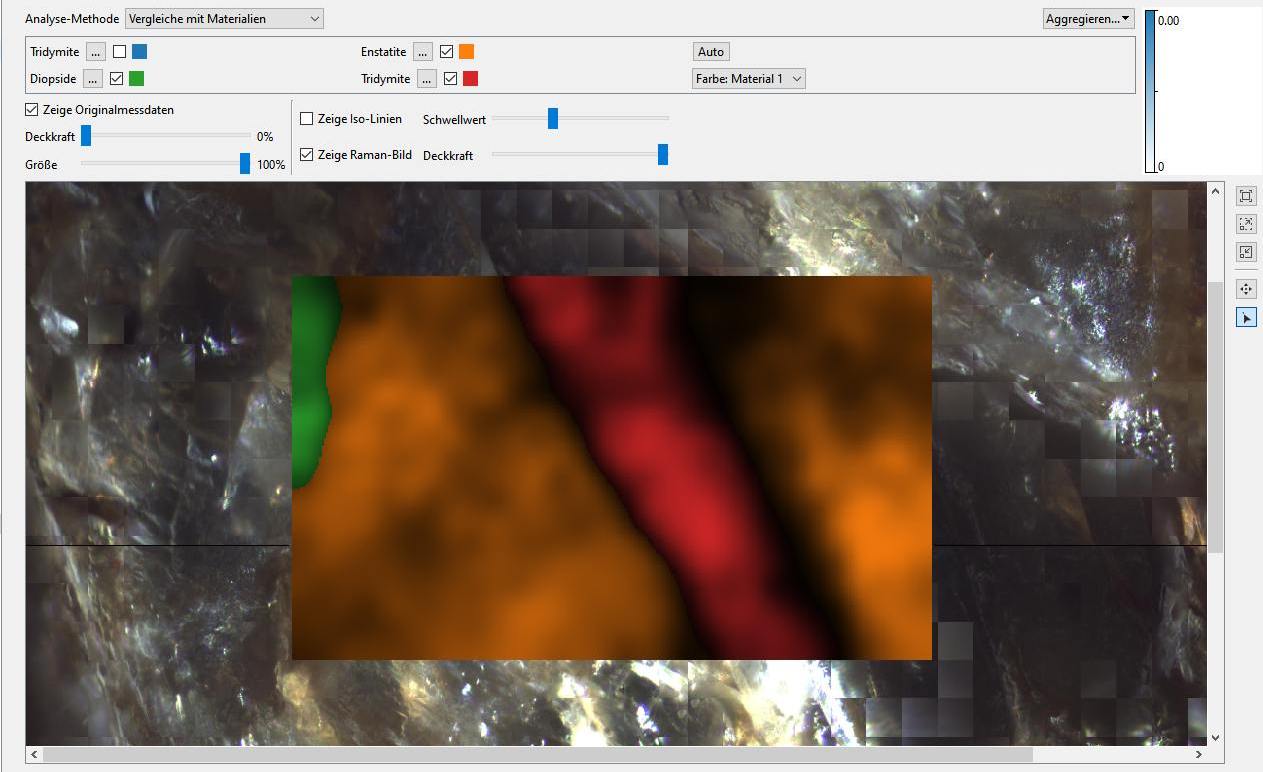

Raman-Bildgebungsfunktion

In Ergänzung zu der Raman-Messung an ausgewählten Punkten, kann der motorisierte Probentisch in wenigen Minuten hochauflösende Raman-Bilder mit einem Spektrum pro Pixel aufzunehmen.

Zunächst wird ein optisches Probenbild des Bereichs erstellt.

In diesem werden dann an vorgegebenen Punkten Raman-Messungen durchgeführt, so dass ein Raman-Bild des Bereichs entsteht. An jedem Rasterpunkt kann das Raman-Spektrum abgerufen werden.

Diese Bilder können mit verschiedenen Verfahren analysiert, eingefärbt und interpoliert werden.

Preis und Bestellung

Je nach Konfiguration des Geräts kann der Preis variieren, sprechen Sie uns daher gerne an.

Mechanische Daten

Abmessungen: 110 cm × 38 cm × 22 cm
Gewicht: ca. 40 kg (beide Module zusammen)

Downloads

Weitere Informationen finden Sie im Datenblatt und im Benutzerhandbuch des Geräts, die Sie unter Downloads herunterladen können.
